Analyse et anticipation du fonctionnement des environnements maîtrisés
La modélisation aéraulique est indispensable pour anticiper et maîtriser les flux d'air au sein de vos installations critiques. Elle permet de prévenir efficacement les non-conformités, d'identifier les zones stagnantes et de contrôler la contamination particulaire et microbiologique. Grâce à la modélisation 3D (CFD), nous estimons avec précision les pertes de charge et analysons l'allure des écoulements, repérant ainsi les points pénalisants avant leur apparition. Cette expertise est cruciale, notamment pour l'industrie pharmaceutique, où une analyse thermique et dynamique rigoureuse des flux d'air est primordiale pour la sécurité et la conformité des locaux de production. Une mise en œuvre réussie de la modélisation demande une rigueur et une expertise technique avancée.
Fort de son expérience et de ses simulations ultra performantes, Q2ESB ingénierie excelle dans la conception des environnements maîtrisés. Nous développons des solutions de chauffage, ventilation et climatisation (CVAC) spécifiquement adaptées à vos salles propres. Nos équipes d'ingénieurs et de docteurs expérimentés assurent un contrôle optimal de la qualité de l'air, essentiel à la performance de vos opérations. Cette maîtrise de la modélisation aéraulique assure la conformité de vos installations aux normes les plus exigeantes, tout en préparant l'audit et qualification de salle propre et en optimisant le confort de vos opérateurs.
Notre expertise en modélisation aéraulique pour l'industrie pharmaceutique et biotechnologique
Les industries pharmaceutique, de la fabrication électronique, des biotechnologies médicales et de la recherche développement opèrent dans des environnements où la maîtrise des flux d'air est non seulement cruciale pour la qualité des produits, mais aussi impérative pour la sécurité des processus et la conformité réglementaire. Chaque particule, chaque courant d'air non contrôlé, peut compromettre l'intégrité d'un lot, la fiabilité d'un composant ou la validité d'une expérience scientifique. La gestion rigoureuse de la bio-contamination et la décontamination efficace sont des enjeux quotidiens qui nécessitent une compréhension approfondie des dynamiques aérauliques.
C'est dans ce contexte exigeant que la modélisation aéraulique devient un outil indispensable. Chez Q2ESB, nous utilisons des techniques avancées pour simuler et analyser avec précision le comportement de l'air au sein de vos installations. Cette approche permet d'anticiper les zones à risque, d'optimiser les systèmes de ventilation et de filtration, et d'assurer une protection produits maximale, notamment dans les zones stériles. Notre capacité à visualiser ces phénomènes complexes aide à concevoir des environnements critiques où l'intégrité des échantillons est préservée.
Pour les secteurs pharmaceutique et des biotechnologies médicales, notre expertise garantit que les installations respectent scrupuleusement les bonnes pratiques de fabrication (BPF) et la conformité réglementaire. Nous modélisons les schémas de flux pour prévenir la contamination croisée, protéger l'intégrité des échantillons et valider l'efficacité des protocoles de décontamination. Cela inclut l'analyse des flux dans les isolateurs, les hottes à flux laminaire et les salles propres, où la moindre perturbation peut avoir des conséquences majeures sur la qualité et la sécurité.
Dans la fabrication électronique, la précision de la modélisation est essentielle pour maintenir des environnements ultra-propres, protégeant les composants sensibles des micro-particules. De même, en recherche et développement, elle assure des conditions stables et reproductibles, fondamentales pour la validité des résultats expérimentaux et la préservation des échantillons précieux. Notre intervention permet d'identifier les points faibles avant même la construction ou la rénovation, évitant des coûts et des retards significatifs tout en garantissant des performances optimales dès la mise en service.
La simulation numérique (CFD) au service de votre modélisation aéraulique
Visualiser avant de construire

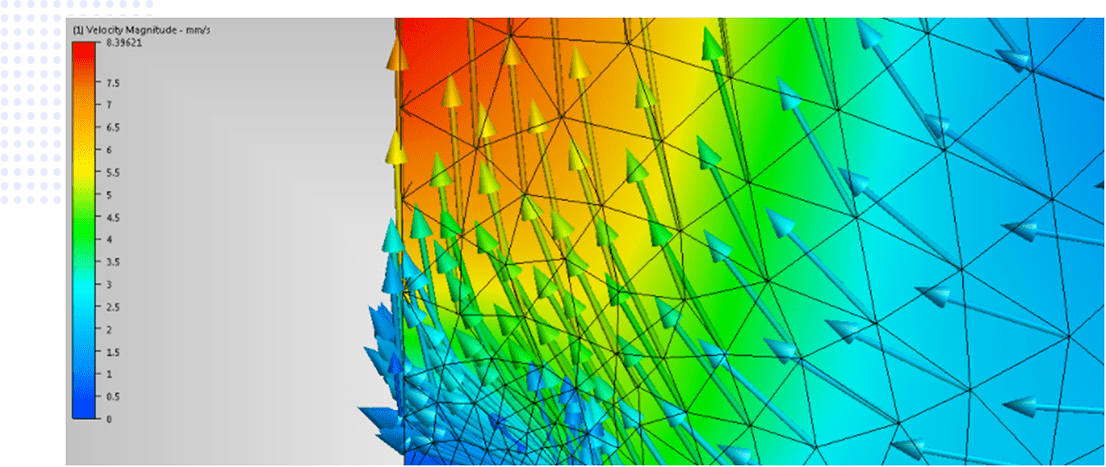

Chez Q2ESB , la simulation numérique, ou CFD (Computational Fluid Dynamics), est un pilier fondamental de notre approche en matière de modélisation aéraulique. Cette technologie avancée nous permet de dépasser les calculs théoriques pour visualiser et analyser le comportement de l'air dans des environnements complexes avec une précision inégalée. Nous l'utilisons pour anticiper la dynamique des fluides, modéliser les transferts thermiques, et prédire avec exactitude la circulation de l'air avant même toute mise en œuvre physique.
Simuler tous les scénarios
L'intégration de la CFD dans nos études signifie que nous pouvons simuler des scénarios variés, comme la dispersion de contaminants ou l'efficacité d'un système de ventilation, en tenant compte des spécificités de chaque espace. Cette capacité à analyser les flux d'air, les gradients de température et les pressions différentielles révèle des informations cruciales. Elle permet notamment d'identifier avec certitude les zones à risque de stagnation ou de recirculation, assurant ainsi une conception optimisée des systèmes et une meilleure maîtrise des environnements critiques, notamment dans les établissements de santé où la qualité de l'air est primordiale.
Décider avec certitude
Grâce à cette approche prédictive, nos clients bénéficient d'une validation rigoureuse des solutions proposées. La modélisation aéraulique assistée par CFD garantit des décisions éclairées, réduisant les incertitudes et optimisant les performances des installations dès la phase de conception.
Votre installation respecte-t-elle vraiment les normes en vigueur ?
Avant de construire, rénover ou qualifier votre salle propre, faites simuler vos flux d'air par nos ingénieurs. Une étude CFD évite les non conformités coûteuses et sécurise vos audits réglementaires.
Qu'est-ce que la modélisation aéraulique par CFD et quel est son rôle en salle blanche ?
La CFD est une technologie de simulation informatique permettant de cartographier et de visualiser en 3D le comportement exact des flux d'air. En environnement maîtrisé, elle sert à valider virtuellement l'efficacité du système de traitement d'air (CVAC) dès la phase de conception. Elle permet de prédire la vitesse de l'air, les gradients de température, les trajectoires des particules et les pressions différentielles afin de corriger les anomalies aérauliques avant la construction ou la mise en service des installations.
À quel stade du projet faut-il réaliser une modélisation aéraulique ?
L’idéal est d'intégrer la simulation dès la phase d'avant-projet détaillé (APD), c'est-à-dire en amont du choix final des équipements et du démarrage des travaux. À ce stade, la modélisation CFD (Computational Fluid Dynamics) agit comme un outil prédictif : elle identifie instantanément les risques de zones mortes sans renouvellement d'air, les courts-circuits aérauliques ou les défauts de balayage, permettant de corriger un tracé de gaine ou l'emplacement d'une bouche de soufflage sur plan sans aucun surcoût.
Cette approche reste également indispensable lors d'un projet de rénovation, d'extension ou pour diagnostiquer une non-conformité récurrente (problème de décontamination ou de cascade de pression) sur une installation existante avant d'engager des modifications lourdes.
Quels types d'espaces peuvent être modélisés ?
Nos simulations s’appliquent à l'ensemble des environnements critiques où la maîtrise de la contamination particulaire, biologique ou chimique est un enjeu de sécurité :
- Salles blanches industrielles : Unités de production pharmaceutique (Classes A à D / ISO 5 à 8), usines de dispositifs médicaux et salles de fabrication de composants électroniques.

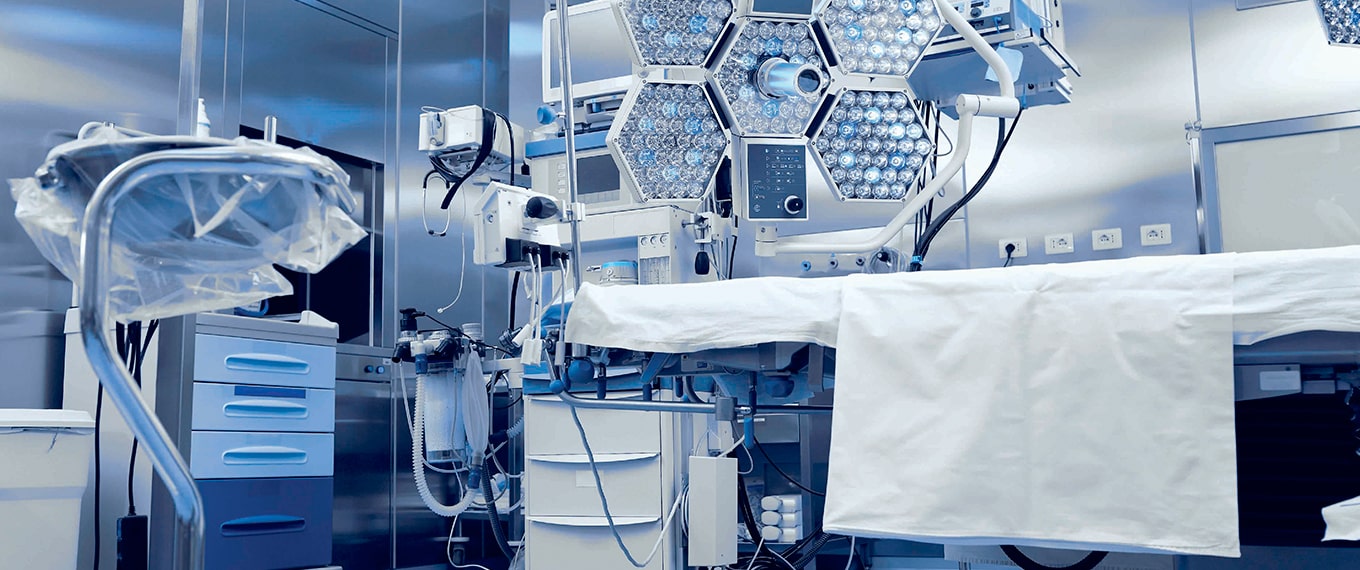

- Milieu hospitalier et médical : Blocs opératoires (flux laminaires ISO 5), chambres d'isolement à pression négative ou positive et pharmacies hospitalières.
- Équipements de confinement : Isolateurs, hottes à flux laminaire, postes de sécurité microbiologique (PSM) et flux locaux de lignes de remplissage.
Chaque modèle 3D est développé sur mesure à partir de vos maquettes numériques (BIM, fichiers CAO) en y intégrant la géométrie réelle des locaux, le positionnement des machines, les sources de chaleur et la présence du personnel.
La modélisation CFD remplace-t-elle les tests de qualification terrain ?
Non, la simulation ne remplace pas la qualification physique, mais elle la prépare et la sécurise. Alors que la simulation CFD valide la conception théorique en amont, la qualification sur site (QI/QO/QP) apporte la preuve concrète de la conformité réglementaire. Néanmoins, l'étude aéraulique est un atout stratégique majeur car elle permet de cartographier à l'avance les zones les plus critiques (les pires scénarios ou worst-cases) afin d'y orienter précisément les sondes lors des comptages particulaires ou des tests de récupération (recovery tests). Elle réduit ainsi drastiquement le risque de découvrir un écart majeur lors de la mise en service et constitue un dossier de justification technique d'une valeur inestimable lors des audits réglementaires (inspections BPF, DPM, FDA) pour prouver la maîtrise totale de vos flux d'air.
Quels paramètres sont analysés dans une étude aéraulique ?
Une étude CFD offre une analyse dynamique et thermodynamique complète de l'environnement en cartographiant simultanément :
- Les vecteurs de vitesse et les lignes de courant pour éliminer les turbulences sous les plafonds filtrants.
- Les champs de pression pour garantir l'étanchéité entre les pièces.
- Les gradients thermiques et d'humidité relative.
- L'âge moyen de l'air pour s'assurer qu'aucun polluant ne stagne dans un recoin de la pièce.
- La cinétique de dispersion des particules ou des micro-organismes pour valider que le balayage de l'air repousse efficacement les contaminants vers les bouches de reprise basse.
Quelle est la durée d'une étude de modélisation aéraulique ?
Pour une installation de taille standard comprenant une à trois pièces interconnectées, il faut généralement compter 3 à 6 semaines de délai global. Ce processus structuré se déroule ainsi :
- Semaine 1 : Collecte et validation des données techniques (plans d'architecture, débits HVAC, apports thermiques).
- Semaines 2 et 3 : Maillage géométrique 3D où l'espace est découpé en millions de volumes élémentaires.
- Semaines 4 et 5 : Calculs intensifs sur nos stations de simulation pour tester les différents scénarios (statiques, dynamiques ou modes dégradés).
- Dernière semaine : Extraction des visuels graphiques et rédaction du rapport d'ingénierie final contenant les recommandations concrètes d'optimisation.
Comment la simulation CFD permet-elle de prévenir les risques de contamination ?
La simulation CFD identifie avec certitude les zones de stagnation et de recirculation d'air, qui sont les principaux vecteurs de bio-contamination et de concentration particulaire. En modélisant la dispersion des contaminants (médicaux, particulaires ou microbiologiques), la CFD permet d'ajuster l'emplacement des bouches de soufflage et de reprise d'air. Cette approche proactive garantit un balayage aéraulique optimal de la zone et protège les processus critiques contre la contamination croisée, notamment sous flux laminaire ou dans les isolateurs.
